YT510 间位芳纶绝缘纸

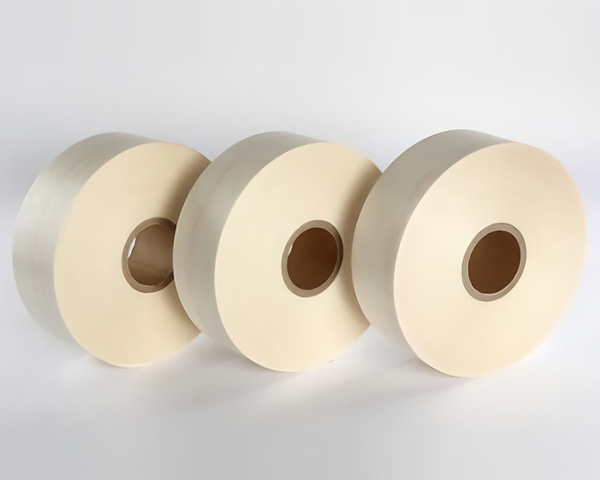

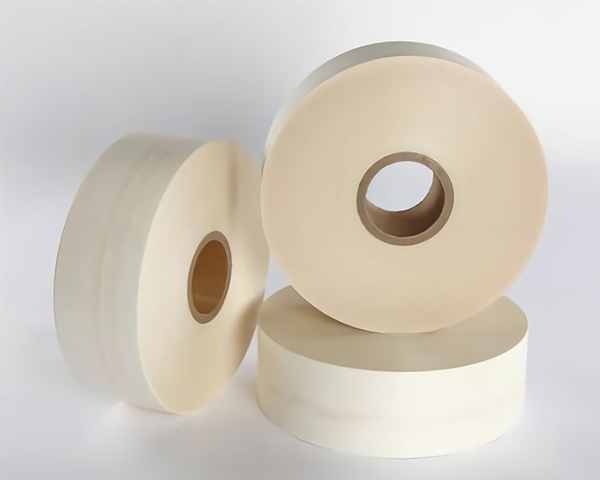

1.产品为乳白色平纸卷材形态，纸张结构致密、质地均匀。
2.纸面平整、光滑、无针孔，不起毛、不掉毛、切边整齐。
3.具有优良的热稳定性和阻燃性，能长期在210℃的高温下正常使用（H级以上）。
4.机械性能突出，具有较高的拉伸强度和撕裂强度。
5.与各类商业清漆、润滑油等具有很好的兼容性。
6.安全、环保，耐化学腐蚀，通过SGS ROHS和REACH等认证。
7.具有优异的电气绝缘性能，介电强度高、介电损耗低。
立即咨询
YT510 间位芳纶绝缘纸是由两种形态的芳族聚酰胺聚合物即：高机械强度的短切纤维和介电强度好并有粘合强度的沉析纤维，经过高温压光制成的间位 芳纶绝缘纸 ，是纯间位聚芳酰胺成分。
二、性能用途
1、具有优异的耐高温，阻燃特性。UL94VTM-0 和 V-0、UL746B RTI-210℃安规认可。在空气中不熔化，不助燃 ；连续工作于 210℃环境温度下也能够保证性能稳定达 10 年之久 。
2、优异的化学稳定性和相容性。基本上不受大多数溶剂的影响，耐酸碱腐蚀。可以与 所有种类的清漆、粘合剂、变压器油、润滑油及冷冻剂相容 ；
3、结构致密，表面平滑，具有较高的机械强度、柔韧性和回弹性 ；
4、具有较高的介电强度，较低的介电常数和介质损耗。介电常数低可以使得绝缘和冷 却介质间的电场分布更均匀。
5、具有很好的耐潮性。在高湿度条件下的介电强度会比干燥条件下略低一点，很多机 械能反而会有所改善。
6、无毒环保安全，符合 ROHS、 REACH 相关规定，能够有效的降低对人和环境的影响；
7、用于几乎所有已知需要电气绝缘的场合，可短期超负荷运行，抗过载能力强，耐高温效果好 ；
8、YT510 芳纶纸从 0.05mm 至 0.76mm 有 9 种厚度规格。
典型性能指标
标准厚度 | mil | 2 | 3 | 5 | 7 | 10 | 12 | 15 | 20 | 30 |
测试方法 |
mm | 0.05 | 0.08 | 0.13 | 0.18 | 0.25 | 0.3 | 0.38 | 0.51 | 0.76 | ||
典型厚度 | mm | 0.055 | 0.078 | 0.13 | 0.18 | 0.245 | 0.290 | 0.365 | 0.515 | 0.755 | GB/T451.3-2002 |
基准重量 | g/m | 41 | 63 | 116 | 172 | 249 | 300 | 385 | 525 | 675 | GB/T451.2-2002 |
密度 | g/cc | 0.74 | 0.80 | 0.90 | 0.95 | 1.01 | 1.03 | 1.05 | 1.02 | 0.89 | |
抗张强度 N/cm | MD | 39 | 66 | 140 | 220 | 255 | 320 | 380 | 500 | 630 |
GB/T12914-2008 |
CD | 15 | 29 | 56 | 105 | 165 | 200 | 260 | 345 | 380 | ||
伸长率 % | MD | 7.0 | 8.5 | 10.0 | 11.0 | 13.5 | 16 | 13 | 13 | 13 | |
CD | 6.5 | 9.0 | 11.5 | 12.5 | 14.5 | 15.5 | 12 | 13 | 11 | ||
撕裂度1)
N | MD | 0.65 | 1.00 | 2.00 | 3.50 | 5.00 | 6.50 | 10.00 | 13 | / |
GB/T455-2002 |
CD | 1.15 | 1.70 | 3.30 | 4.80 | 6.00 | 8.00 | 13.50 | 16 | / | ||
介电强 度2) |
kv/mm |
15 |
16 |
15 |
16 |
19 |
21 |
19 |
13.5 |
12 |
GB/T1408.1-2006 |
介电常 数3) |
1.5 |
1.5 |
2.1 |
2.4 |
2.5 |
2.7 |
3.0 |
3.1 |
3.2 |
GB/T1409-2006 | |
介质损耗 因子3) |
× 10-3 |
4 |
5 |
6 |
7 |
8 |
8 |
8 |
8 |
8 | |
300℃收 缩率% | MD | 3.5 | 3.5 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 |
GB/T20629.2-2013 |
CD | 3.0 | 3.0 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.0 | 2.0 |
1) 艾尔门道夫撕裂度 2 ) 交流快速升压法，上电极 ∮25mm，下电极 ∮75mm 3)测试频率 50HZ，使仪器西林电桥，电极 ∮50mm
MD纵向， CD横向
请注意：数据表中的数据均属典型值， 不可用作技术规范， 除另有说明， 所有数据均是在“标准条件”下测得(温度 23℃， 相对湿度为 50%RH)，同其它造纸技术的产品一样， 芳纶纸在纵、 横向机械性能指标有些差别，在某些应用场合可以通过调整纸的方向， 已发挥其最佳性能。
产品尺寸规格及包装
厚度 | 典型克重 | 幅宽 | 参考长度 | 参考卷重 | 参考卷径 | |
mm | mil | g/㎡ | mm | m | ㎏ | mm |
0.05 | 2 | 41 | 965 | 1250 | 50 | 300 |
0.08 | 3 | 63 | 965 | 900 | 54 | 300 |
0.13 | 5 | 116 | 965 | 540 | 60 | 300 |
0.18 | 7 | 172 | 965 | 390 | 64 | 300 |
0.25 | 10 | 249 | 965 | 260 | 62 | 300 |
0.30 | 12 | 300 | 965 | 200 | 60 | 300 |
0.38 | 15 | 385 | 965 | 170 | 63 | 300 |
0.51 | 20 | 525 | 965 | 130 | 64 | 300 |
0.76 | 30 | 675 | 965 | 90 | 60 | 300 |
标准宽度： 965mm±7mm
以上宽度、长度为常规尺寸，也可以根据客户需求分切大卷径产品。
(另外：0.05mm-0.25mm 厚度的产品可以分切 8mm 以上宽度的盘带，0.3mm-0.76mm 厚 度的产品可以分切 20mm 以上宽度盘带， 盘径 300mm 左右。)
2、内包装：塑料薄膜、纸管、瓦楞纸板封头、堵头；
3、外包装：瓦楞纸箱，外贴产品销售标签及 UL、RoHS 标识；
4、运输包装：对于常规宽度纸卷， 纸箱包装后，放置木质托盘上，用打包带固定，拉 伸膜缠绕。
五、保存方法：室内密封保存，严禁露天堆放、长时间受潮和阳光直射。
