艾仕得Voltatex® 浸渍漆 4012
化学组成：不饱和聚酯亚胺型, 高反应活性 , 苯乙烯基
产品描述：
黄棕色透明液体,具有高渗透性的单组份热固性浸渍树脂.
Voltatex® 4012 符合以下欧盟指令
- 2003/11/EU (多溴联苯醚)
- 2006/121/EU (REACH 指令)
- 2011/65/EU (RoHS 指令)
特性
单组份
有利的固化条件使得树脂利用效率很高
低材料消耗的同时可以达到优异的浸渍效果
固化后树脂具有以下特点:
优秀的耐溶剂蒸汽性和耐热性
立即咨询
应用场合

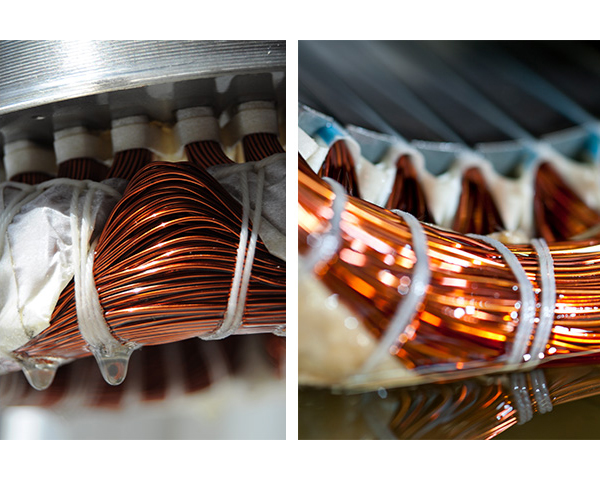

电动马达 (适用于转子和定子线圈)

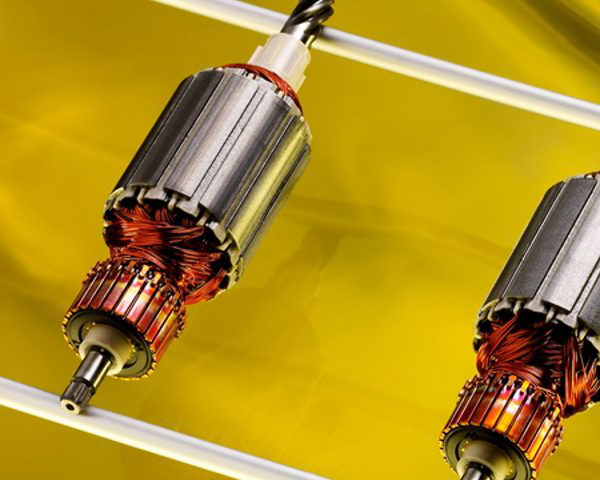

具有高机械强度和高热性能要求的转子
适用于耐热等级 200 （N）的绝缘系统（根据 IEC 60085:2007）
混合
Voltatex® 4012 无须添加另外的催化剂和固化剂即可使用
根据客户的需要, 可以通过添加 Voltatex® T031 稀释剂来调节粘度。
使用工艺
本树脂可以采用以下工艺使用
滴浸工艺
沉浸和滚浸工艺
Voltatex®4012 贮存在 25°C 以下时，如每月漆缸里有至少 20%的漆被使用掉并添加上新的树
脂，那么就可以长期稳定使用
固化
为了减少固化过程中单体的挥发量，应在最短的时间将浸渍工件加热到固化温度。此外，在
在安全允许范围内，固化过程中烘箱内应当保持最低限度的空气流动
设备清洗
本树脂一旦固化就很难再溶解，因此应定期使用 Voltatex® T050 清洗设备。所有设备的清
理维护工作都需要遵循设备生产商的指示说明。
运输和储藏
Voltatex® 4012 提供每桶 20kg 的包装方式。在未开封的原包装密封容器内， 贮存温度不超
过 25°C 情况下，该树脂可以贮存 6 个月 。开封后的容器需要马上密封，防止日光照射。
健康与安全
固化的 Voltatex® 4012 浸渍树脂是具有生物惰性的，对健康无害。在使用液体树脂时，具体
安全防护措施请参见本公司的 Voltatex® 4012 物料安全数据表（MSDS）和当地相关法规。
表 1: 液态 Voltatex® 4012 浸渍树脂的特性数据 | |
外观 | 棕黄色透明液体 |
流动时间 (23°C 依据 DIN 53211) | 65 ± 7 秒. |
粘度( 25℃ ，根据 DIN 53019 ) 1) | 220 – 260 mPa ·s |
贮存稳定性 ( 25°C) | 6 个月 |
反应活性 ( 100 °C ，依据公司标准- Voltatex® 0141) ) | |
典型值 | |
凝胶时间 反应时间 | (5.0 - 7.5) min 6.0 (7.5 – 11.5) min 9.0 |
固化时间 2) 滴浸工艺， 130°C 滴浸工艺， 150°C |
15 - 30 min 10 - 15 min |
对漆包线的影响 3) | 与所有常规漆包线相容 |
VOC 含量( 依据 DIN EN 60455-3-5: 2006 ) | 约 7.9 % (重量比) |
本产品与安全处理的健康提示、运输和标签相关的信息均符合法律要求，详细内容见物料安全数据表( MSDS )
(1) 使用圆柱转子的旋转粘度计测试
(2)公司标准能源解决方案- 014 《单组份树脂的凝胶时间和反应时间的测试》，依据 DIN 46448,测试值与所生产 时间有关，反应活性可能随贮存时间延长发生变化。
(3) 固化时间是从工件温度达到设定温度后开始计算。 对于运行中要承受高机械和化学应力的产品，建议延长固化 时间。
(4) 测试依据 IEC 60851-4: 1996 《绕组线试验方法》第四部分：化学性能，测试用溶剂可用相应浸渍树脂取代
表 2: Voltatex® 4012 浸渍树脂固化后的测试数据(依据 IEC-60455-3-5 ) 试验固化条件: 150°C 下 1 小时 | |||
扭绞线粘结强度 (依据 IEC 60455-2, 检测依据 IEC 61033, 方法 A) 室温 130°C 155°C 180°C |
(250 ± 40) N (155 ± 30) N (110 ± 30) N ( 60 ± 5) N | ||
Shore D 硬度 (依据 IEC 60455-2,检测方法依据 ISO 868 ) 室温 |
85 ± 5 | ||
吸水率(依据公司标准能源处理方案 - 015 ) 23°C ，96 个小时后 |
(0.4 – 0.8) % | 典型值
0.5 % | |
玻璃化温度 | 130 – 160 °C | ||
热传导率，依据 DIN51046 | 0. 17 W(m. K)-1 | ||
耐电痕指数(依据 IEC 60455-2, 测试方法依据 IEC 60112, 6.2 ) |
CTI 600 M ，测试通过 | ||
电气强度(依据 IEC 60455-2 ，测试方法依据 IEC 60243- 1 ) 23°C ，50%相对湿度 155°C 23°C ，92%相对湿度， 96 小时 105°C ，油 , 168 小时 |
典型值
(60 – 100) kV/mm75(65 – 85) kV/mm75(50 – 70) kV/mm65(60 – 90) kV/mm75
| ||
相对介电常数(依据 IEC 60455-2 ，测试方法依据 IEC 60250 ) 155°C,50 Hz |
(3.8 ± 0.5) | ||
介质损耗角正切值 tan 6 (依据 IEC 60455-2 ，测试方法依据 IEC 60250 ) 155°C, 50 Hz 介质损耗角正切为 0.2 时的温度 |
(10×10-3 - 20×10-3) (230 – 300)°C |
典型值 15×10-3 290°C | |
体积电阻率(依据 IEC 60455-2 ，测试方法依据 IEC 60093 ) 典型值
155°C 时 (1011 - 1013) Q ·cm 1.5×1012
180°C 时 (1010 - 1012) Q ·c 3.5×1011
水处理 7 天 (1015 - 1017) Q ·cm 2.3×1016
